一、系統簡介

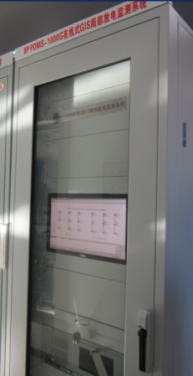

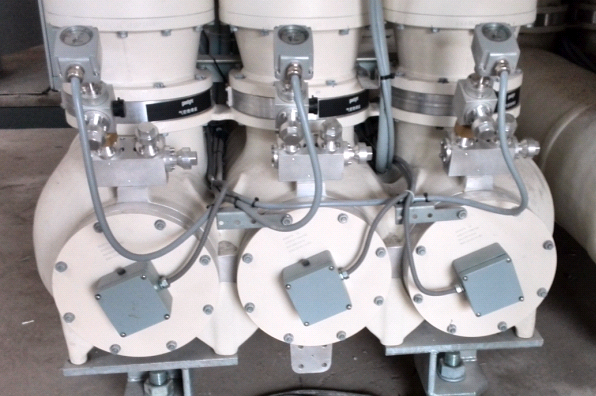

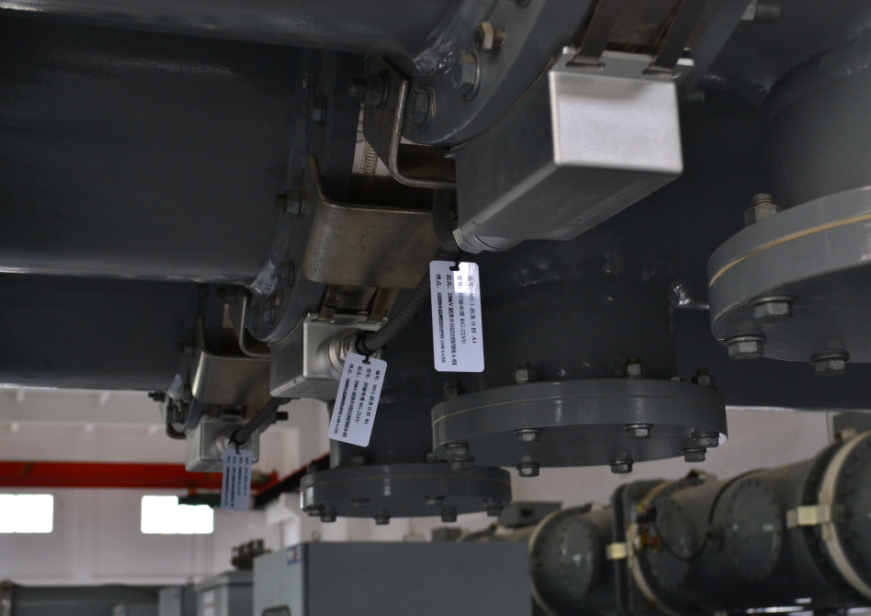

PDMS-1000G在線式GIS局部放電監測系統采用特高頻UHF技術對運行中的GIS進行局部放電在線監測。系統采用分布式測量結構，由局放傳感器、信號采集單元和處理單元（IED）組成。每個采集單元具備多個局放監測通道，可安裝在UHF被監測設備附近，并通過信號電纜與安裝在GIS上的特高頻傳感器就近進行連接，避免信號傳輸過程中的衰減和失真，保證局放監測的靈敏度及抗干擾能力。

二、系統特點

• 先進的信號傳感技術

采用特高頻（UHF）技術監測GIS的局部放電，配合動態選頻檢測技術及監聽級的UHF信號接收處理，徹底解決現場復雜干擾對檢測靈敏度的影響問題，能夠靈敏監測到-80dBm的局部放電信號。

• 完善的診斷分析功能

具有完善的數據分析和診斷功能，在向用戶提供主設備狀態信息的同時對故障進行診斷，并可以多種方式發送預警信息（包括GPRS手機短信預警方式）。

• 遵循IEC61850通訊規約

全面支持IEC61850通訊規約，滿足智能變電站建設要求，并具備成功的實際運行經驗。

• 良好的電磁兼容性

數字化就地智能監測裝置從設計到制造的各個階段，充分考慮到變電站的惡劣電磁環境，產品通過了相關電磁兼容試驗，并在多個不同電壓等級的變電站現場得到驗證。
